一.引言

對于超大分辨率的LED顯示屏，我們常常采用視頻處理器（如LVP605）或?qū)I(yè)的拼接器（如LVP40X,LVP8601）進行放大拼接。本文旨在幫助用戶解決放大拼接調試經常遇到拼縫問題。

二.拼縫及其產生的原因

前面我們介紹了如何計算拼接參數，但是在實際調試中，有時因為LED處理器的DVI輸出和發送卡DVI輸入之間的時鐘相位采樣存在差異等原因，使輸出圖像出現偏移，造成兩個拼接畫面之間出現圖像的斷裂或錯位等問題，這就是我們通常所說的拼縫。如下面幾幅圖片，其中前兩個現象是最常見的。

斷裂（中間出現黑線或亮線）

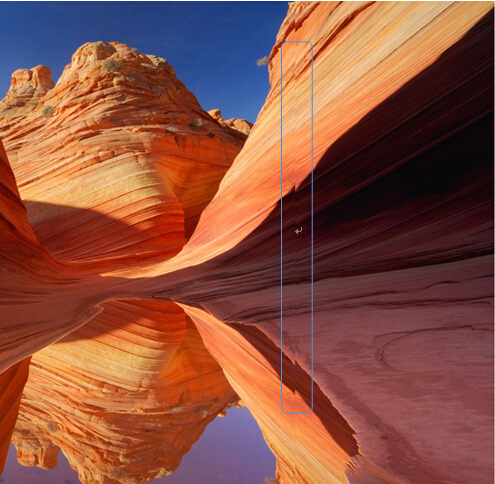

圖像缺失造成的錯位

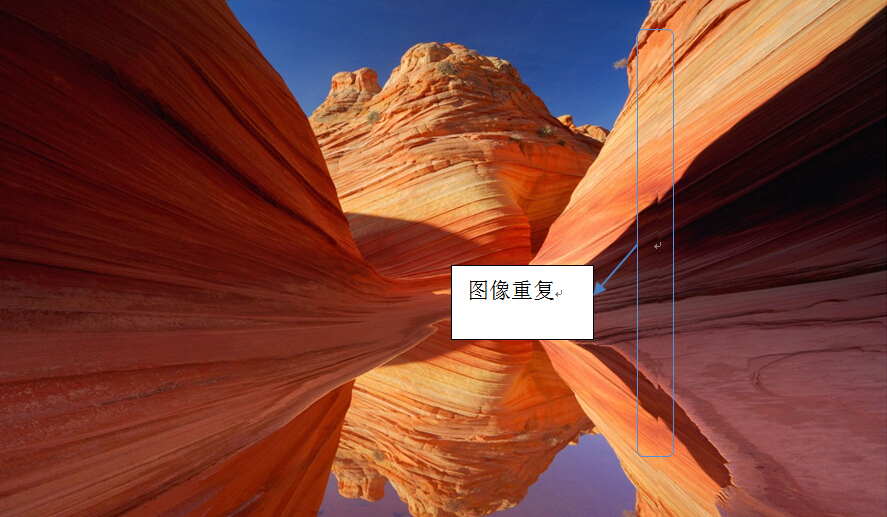

圖像重復造成的錯位

三.解決方法

為了便于理解，我們以實際案例來進行說明。

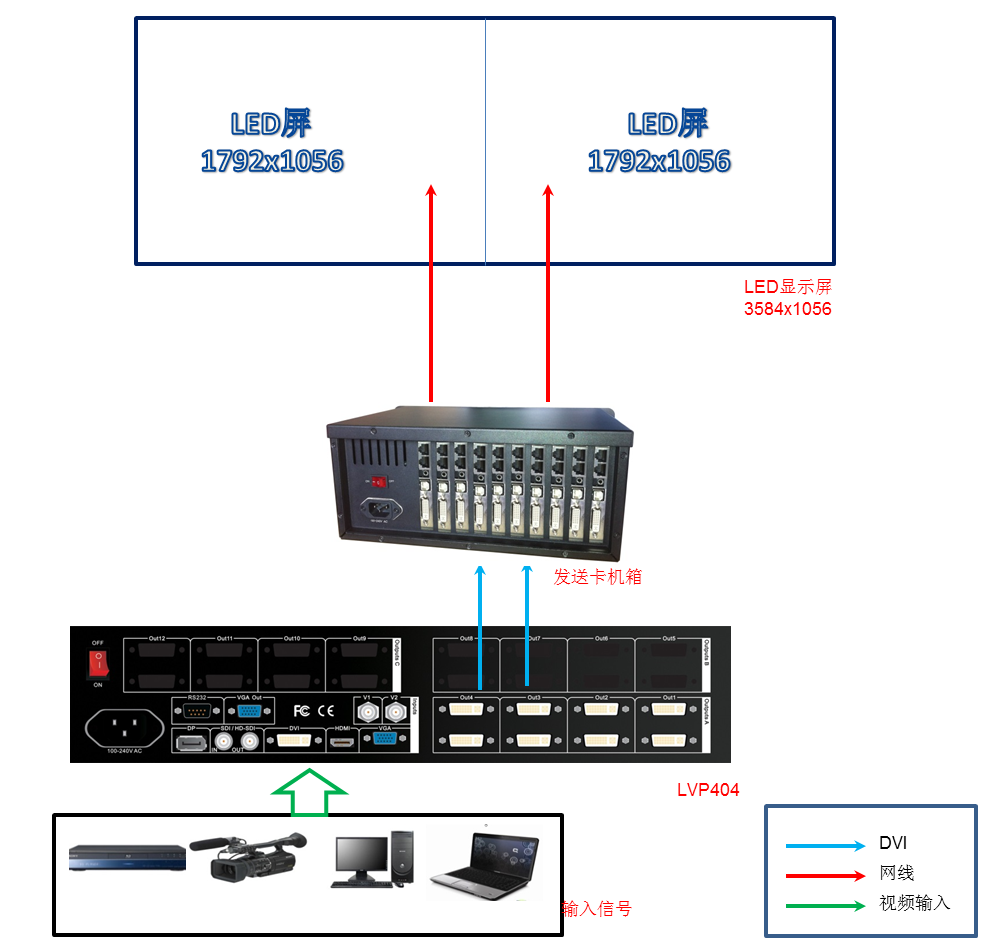

如下圖所示，該方案是采用唯奧視訊LVP404的兩個輸出口將兩塊分辨率為1792x1056的LED顯示屏拼接成一塊總分辨率為3584x1056的LED顯示屏。

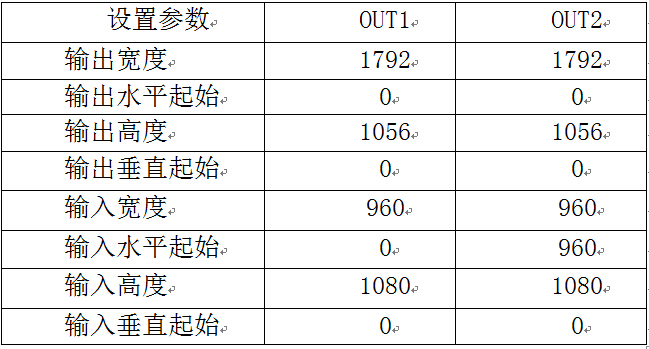

LVP404的兩個輸出端口參數設置如下：

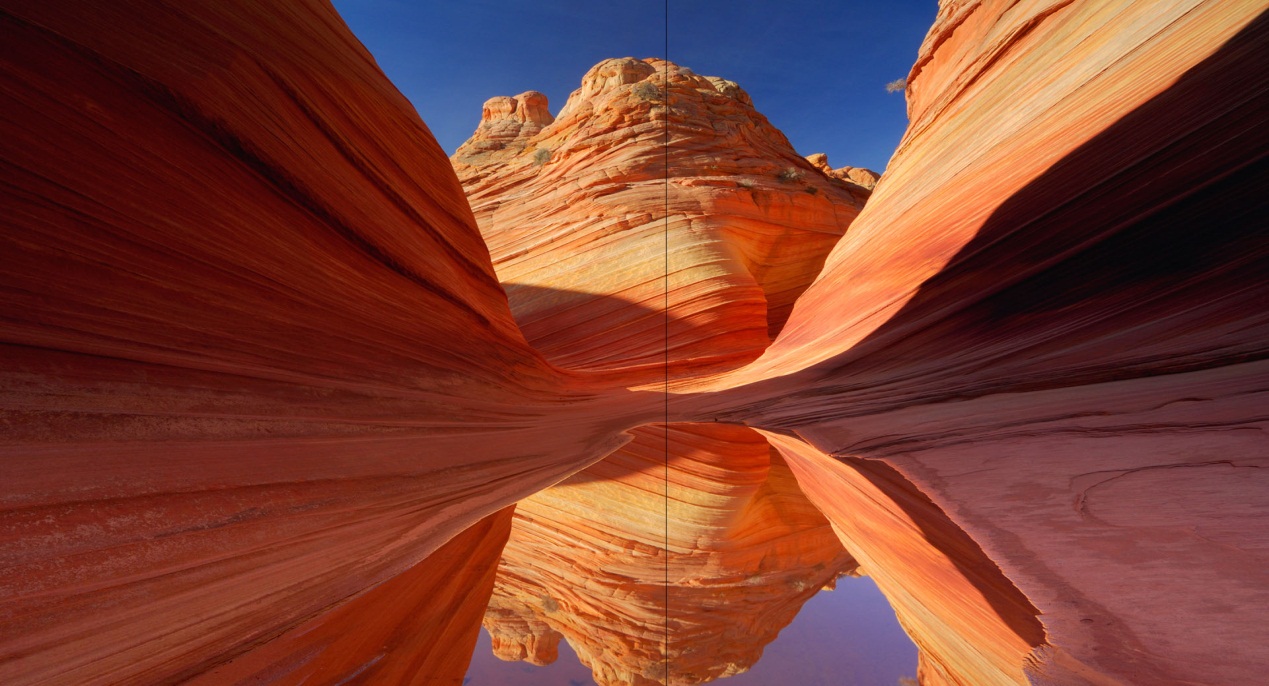

實際拼接中遇到了圖像斷裂造成畫面顯示不完整的問題，如下圖所示。

解決問題分兩個步驟：

1. 去除圖像斷裂

先觀察圖中的黑線（實際為像素點不亮，也可能是亮線）是在左邊一塊屏還是右邊一塊屏。

如亮線或暗線在右邊一塊屏上，則將對應該屏幕的OUT2的輸出水平起始由0設為負數（如-2），使右側顯示屏的輸出圖像左移，進而亮線或暗線消失。但圖像左移會造成右側屏幕幾列黑屏，我們可以將OUT2輸出寬度增加（如設為1794）來解決。

如亮線在左邊一塊屏上，則將對應該屏幕的OUT1的輸出寬度增加（如設為1794），使圖像放大鋪滿左側顯示屏使黑線（或亮線）消失。

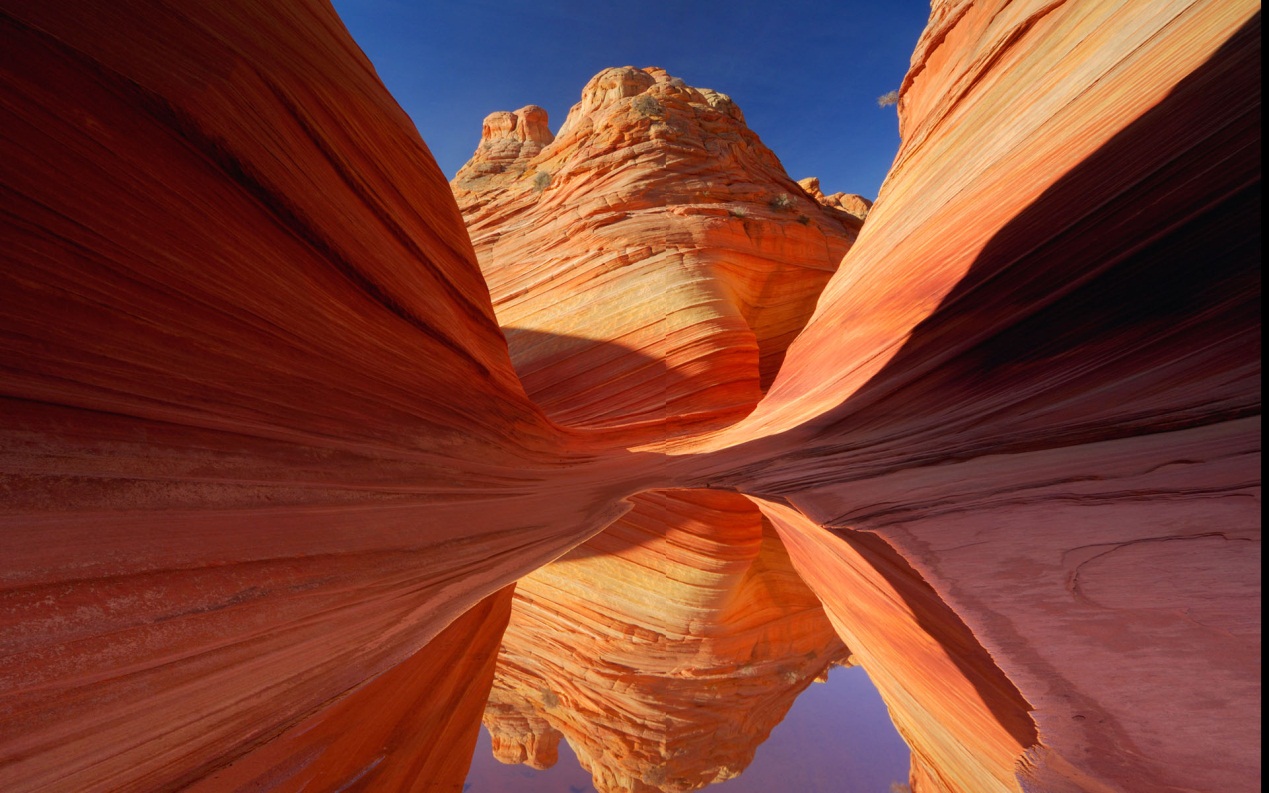

依此操作后圖像實際效果如下圖

2. 解決圖像錯位

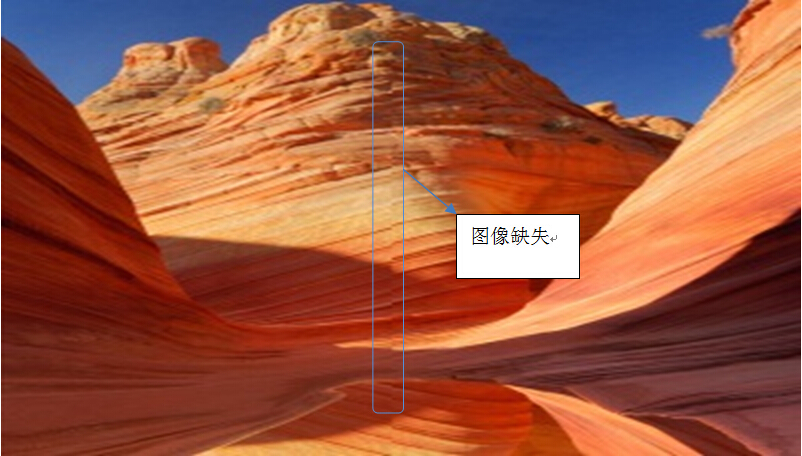

去除圖像斷裂后，我們發現兩塊屏幕交界位置會出現圖像缺失，造成畫面不連續的現象。此時，我們可以微調減小OUT2輸入水平起始，這樣OUT2從原始輸入圖像截取的圖像會相應的向左移動，使缺失的圖像重新顯示出來。具體如下：

將OUT2的輸入水平起始從960逐漸減小，則中間缺失的圖像逐漸在屏幕顯示出來。

如輸入水平起始減小過多，則會出現圖像重復顯示的問題，如下圖。此時，我們可以配合適當將OUT1端口的輸出寬度增加，去除重復的圖像，使圖像完成。

實際調試中，OUT2的輸入水平起始和OUT1的輸出寬度微調數值并不是固定的，需要參照實際效果進行調整，最終使圖像連續。

以上為解決圖像的斷裂拼縫的方法，關于圖像缺失或重復造成的拼縫，可以參考以上解決方法的第二步驟。

補充說明：

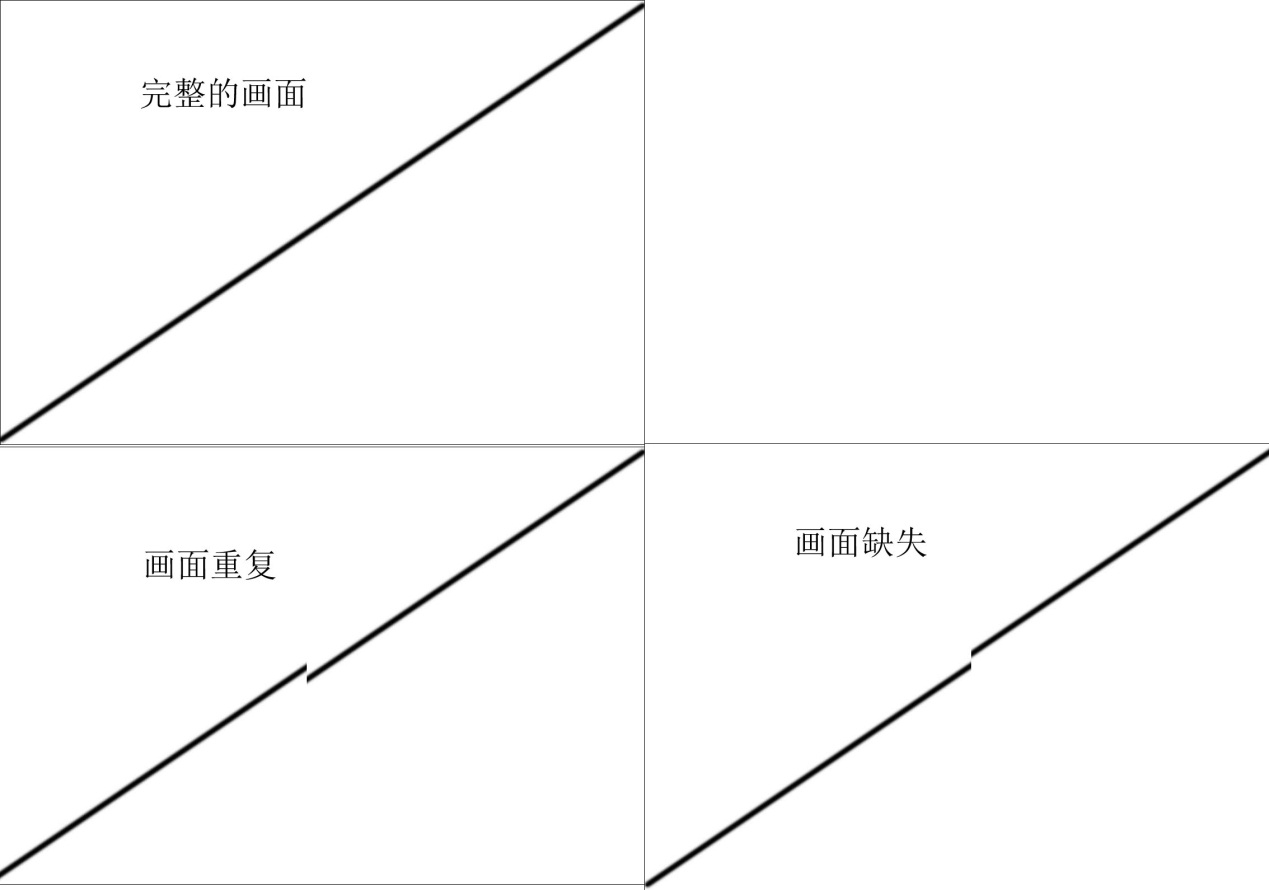

在實際調試中，我們發現將輸入畫面設為斜線時更能直觀的確認圖像是否拼接完整，提高調試效率。
