• 1. 適用機型及說明

本指引中的LVP60xx包含以下機型：

1.  LVP601 / LVP601S

2.  LVP601+ / LVP601S+

3.  LVP602 / LVP602S

4.  LVP603 / LVP603S

5.  LVP606 / LVP606A

6.  LVP605系列

說明：LVP60xx可內置一張或兩張發送卡，以零星雨發送卡為例，其中：

1） 內置一張801（或802）發送卡，輸出畫面分辨率最大達1280*1024(內置802發送卡還可達到1920*640)

2） 內置兩張802發送卡，通過級聯最大輸出分辨率可達1920*1080

• 2. 安裝第一張LED發送卡

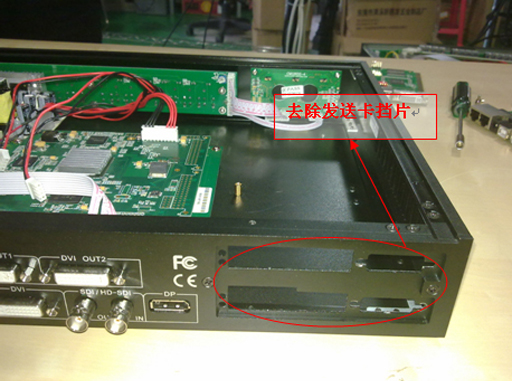

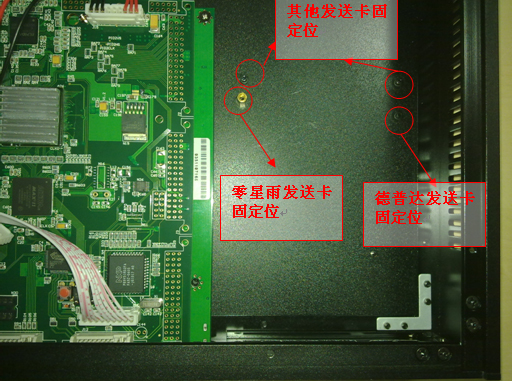

1） 取下機箱上蓋，卸掉機箱擋板，于對應位置安裝固定螺柱，以便裝入對應品牌的發送卡

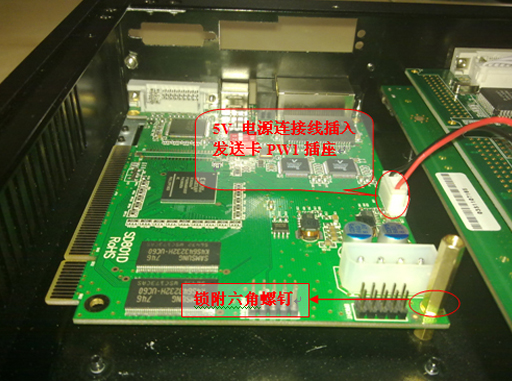

2)  安裝：裝入LED發送卡，并鎖附螺柱于A處，鎖附六角螺釘于DVI接口，再將四針兩線的5V電源連接線插入發送卡PW1位置插座。

• 3. 安裝第兩張LED發送卡

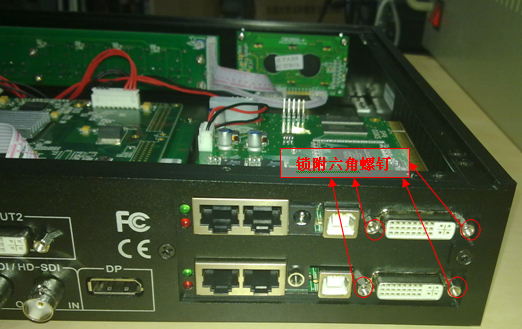

1)  安裝第二塊LED發送卡，并鎖附1顆M3螺釘、插附5V電源連接線，再使用六角螺釘固定DVI接口。

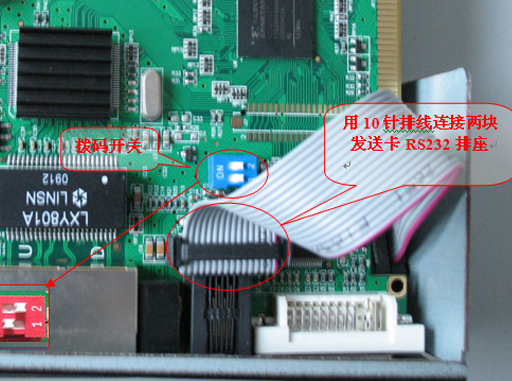

2)  將10針排線兩端分別插入兩塊發送卡的RS232排針位置，使兩塊發送卡的RS232數據線并聯，此外，須保證其中一塊發送卡兩撥碼處于未撥起狀態（即定義為1卡），另一塊撥碼1處于ON狀態（定義為2卡），此方式雙卡四網口最高可驅動LED屏點數1920*1080。

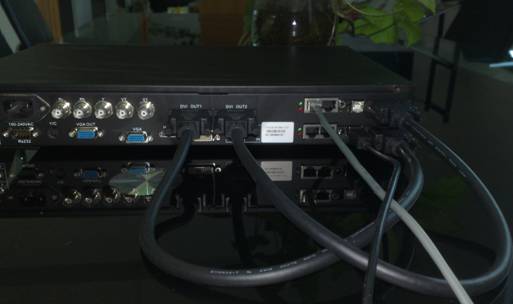

3)  以下為L(zhǎng)VP60xx實現雙發送卡級聯的外部接線圖。
