LVP608 兩路4K2K輸入信號PIP/PBP雙畫面顯示

應用方案 發布時間:2015-08-27


  • 1) 系統框圖


  • 2) LED顯示屏

LED大屏像素點陣為3840×2016,分成4塊LED小屏,使用4套發送卡控制,像素點陣分別是:

LED1=1920×1056

LED2=1920×1056

LED3=1920×960

LED4=1920×960


  • 3) 顯示要求

兩個4K2K輸入信號畫外畫(PBP)顯示

兩個4K2K輸入信號畫中畫(PIP)顯示

背景顯示4K2K輸入信號,畫中畫(PIP)顯示攝像機HD-SDI輸入信號


  • 4) LVP608視頻處理器配置

4K2K視頻輸入卡×1張

2K1K視頻輸入卡×1張

視頻輸出卡×2張(其中1張用作1080P  同步監視)

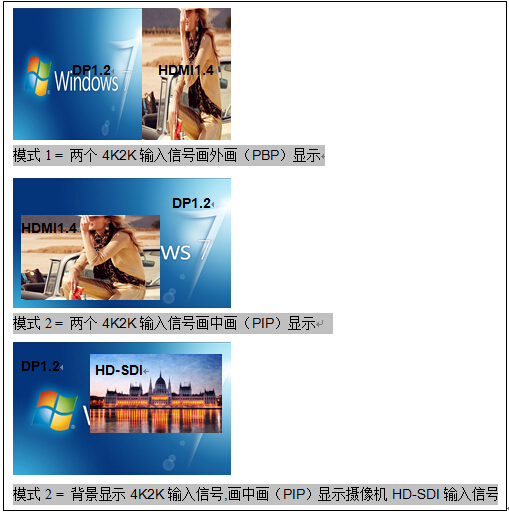

  • 5) 顯示效果


  • 6) 顯示特點

兩個4K2K信號畫中畫(PIP)或者畫外畫(PBP)雙畫面顯示

4K2K與2K1K信號畫中畫(PIP)或者畫外畫(PBP)雙畫面顯示


  • 7) 典型應用

小間距、超高分辨率LED顯示屏,視頻會議、電視多功能廳,租賃,展示展覽等場合
