• 一臺LVP8601完成混合視頻矩陣 + 無縫切換 + 4畫面預監

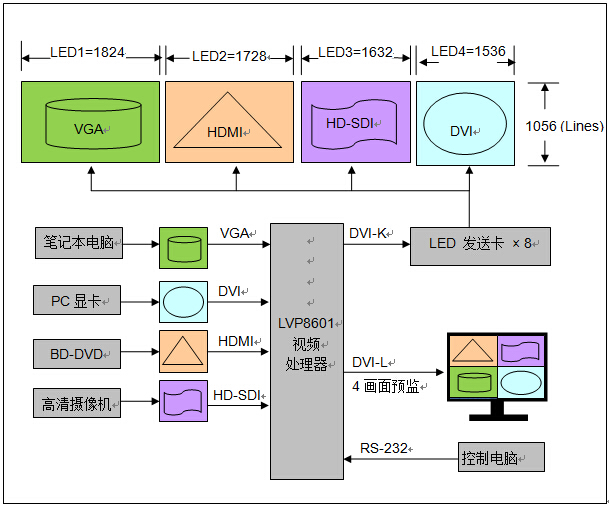

• 1） 系統框圖

• 2） LED顯示屏

4塊獨立的LED大屏，像素點陣分別是：

LED1=1824×1056

LED2=1728×1056

LED3=1632×1056

LED4=1536x1056

• 3） 顯示要求

4塊LED大屏同時顯示相同的輸入信號畫面，無縫切換

每塊LED大屏都可以無縫切換顯示任意的不同輸入信號畫面

• 4） LVP8601視頻處理器配置

視頻輸入卡×4張

視頻輸出卡×2張（其中1張用作4畫面預監）

• 5） 顯示效果

• 6） 顯示特點

一臺設備統一控制4塊不同像素點的獨立LED大屏，且4塊LED大屏可獨立控制

預存多種顯示模式，模式之間相互無縫切換

4畫面預監

• 7） 典型應用

大型舞臺演出、大型會議、大型商業中心等多塊LED顯示屏場合
