LVP8601 PC多屏顯卡點對點同步拼接

應用方案 發布時間：2015-08-24

  • 一臺LVP8601和PC多屏顯卡完成超高清LED屏點對點同步拼接

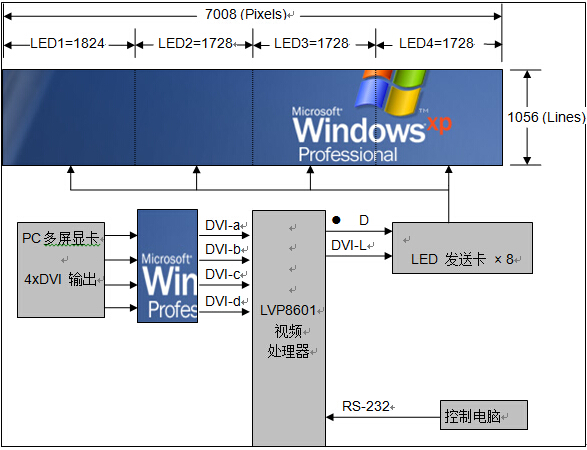

  • 1） 系統框圖



  • 2） LED顯示屏

LED大屏像素點陣為7008×1056，拼接顯示分成4塊LED小屏，像素點陣分別是：

LED1=1824×1056

LED2=1728×1056

LED3=1728×1056

LED3=1728×1056


  • 3） 顯示要求

LED大屏點對點顯示超高清畫面，該超高清信號來自PC多屏卡的4路DVI輸出

LED大屏同步顯示高速運動畫面，無錯位、撕裂現象

解決多屏顯卡DVI輸出間顯示高速運動畫面的不同步現象


  • 4） LVP86XX視頻處理器配置

DVI直通卡×2張

視頻輸出卡×2張



  • 5） 顯示效果


  • 6） 顯示特點

超高清點對點拼接

完全實時同步，拼接畫面無錯位、撕裂現象


  • 7） 典型應用

大型舞臺演出、大型展覽等超大、超高清的高密度LED屏顯示場合
