一.引言

對于超大分辨率的LED顯示屏，我們常常采用視頻處理器（如唯奧視訊LVP605）或專業的拼接器（如唯奧視訊LVP40X,LVP8601）進行放大拼接。本文旨在幫助用戶了解拼接的原理及如何計算拼接輸入參數。

二.拼接原理

視頻處理器的作用是接入各種視頻信號，根據需要將選擇的輸入信號縮放到對應LED顯示屏的分辨率。同樣，放大拼接也是將輸入信號放大到對應LED顯示屏的分辨率，只是說，由于整塊屏超出了單個DVI輸出分辨率的極限，需要用多個DVI輸出來完成。在拼接方案中，每個DVI輸出的作用是截取輸入圖像的對應部分放大到對應的LED顯示屏上。要保證拼接的完美，前提是每個DVI輸出都是按照相同的比例進行截取放大，即采用相同的放大倍數。這正是我們計算拼接輸入參數的原則。

三. 拼接參數設置方法

拼接參數包括：

其中前四項為輸出參數，每個DVI輸出的輸出寬度和高度要對應該口所驅動的LED顯示屏實際點數，輸出水平起始和垂直起始一般默認設置為0。而后四項為我們需要計算的輸入圖像參數。

我們接下來以實際案例對如何計算拼接參數進行說明

1. 相同點間距的LED顯示屏拼接

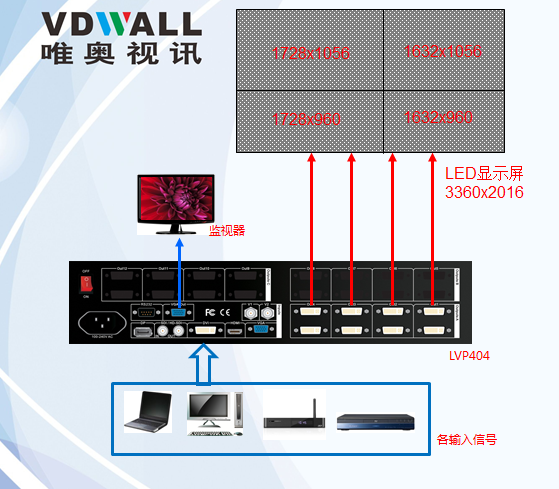

如上圖使用LVP404拼接分辨率為3360*2016的P5LED顯示屏，我們可以將LVP404的輸出分辨率設為1920*1080，將LED顯示屏分成4塊顯示屏。

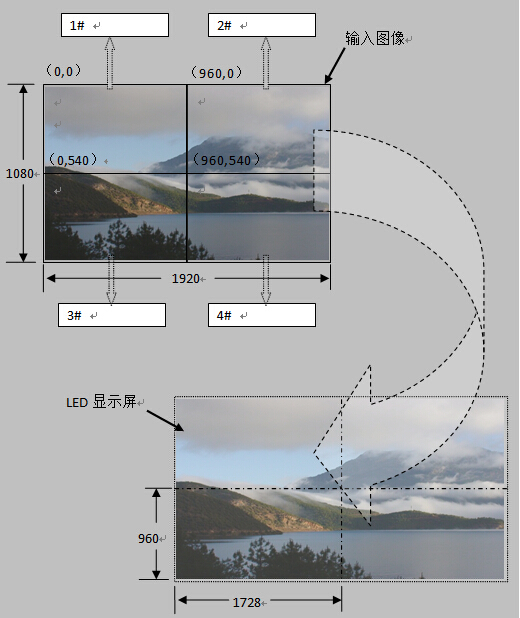

LVP404分為輸入板和輸出板，輸入板的作用是對輸入信號進行切換并縮放到所設置的輸出分辨率，輸出板在截取輸入圖像進行放大的時候都是在輸出分辨率基礎上。因此，我們計算放大倍數的時候，不是以單個輸入信號的分辨率（如DVI輸入為1600x1200），而是以LVP404的輸出分辨率來算。

水平方向放大倍數=總輸出寬度/總輸入寬度=單屏輸出寬度/單屏輸入寬度

垂直方向放大倍數=總輸出高度/總輸入高度=單屏輸出高度/單屏輸入高度

即：

水平方向放大倍數=3360/1920=1728/OUT1輸入寬度=1632/OUT2輸入寬度

這樣就計算出了：OUT1輸入寬度=1728x1920/3360=987，OUT2輸入寬度=1632x1920/3360=933.

同樣的方式可以計算出輸入高度、輸入水平起始和輸入垂直起始，如下表所示：

2. 不同點間距的LED顯示屏進行拼接

即便進行拼接的顯示屏點間距不同，我們計算的方式仍然是通過水平和垂直方向的放大倍數，只是參與計算的不再是具體點數，而是具體的長度。

即：

總屏寬度（單位MM）/總輸入寬度像素點=單屏寬度（單位MM）/單屏輸入寬度像素點

總屏高度（單位MM）/總輸入高度像素點=單屏高度（單位MM）/單屏輸入高度像素點

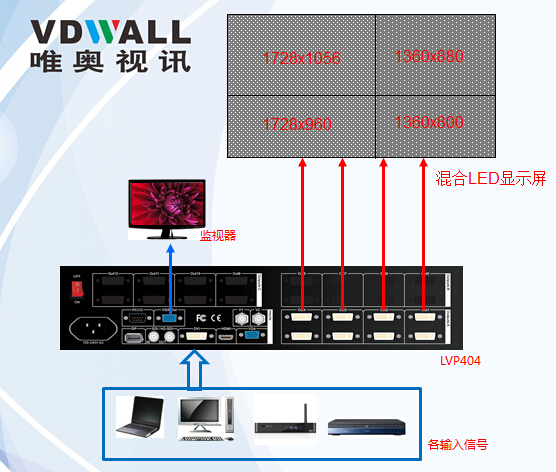

如上述3360*2016的P5顯示屏，右側1632x2016的部分變更為同樣面積的P6顯示屏，那么經計算這部分P6顯示屏的分辨率為1360x1680

那么我們計算的方法為：

（1728x5+1360x6）/1920=（1728x5）/OUT1輸入寬度=（1360x6）/OUT2輸入寬度

這樣就計算出了：OUT1輸入寬度=（1728x 5）x 1920/（1728x 5+1360x 6）=987，OUT2輸入寬度=1360x 6x 1920/（1728x 5+1360x 6）=933.

同樣的方式可以計算出輸入高度、輸入水平起始和輸入垂直起始如下表所示

3. 起點未對應的情況

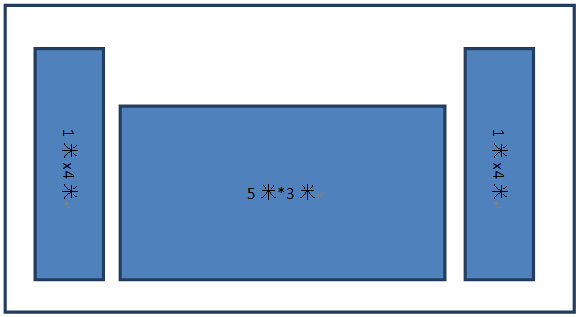

實際舞臺應用等場合，有時對應的LED顯示屏可能是不規則的，我們進行計算的時候要對應空的位置算進去。如下圖所示：

中間主屏為5米寬3米高，兩側屏為1米寬4米高，那我們計算時，要將總的LED顯示屏設定為7米寬4米高，中間一塊顯示屏的垂直起始為1米，這樣計算出來的數據才能保證幾塊屏拼接為一個完整的畫面。
